Informazioni di Base.
Model No.
WQ-III
Stile
Portatile
Intervallo di frequenze
Frequenza intermedia
Corrente elettrica
DC
condizione
nuovo
peso (kg)
16 kg
garanzia
1 anno
metodo di saldatura
saldatura tig automatica
utilizzare
saldatrice per tubi
dimensioni
24*33*31 cm
assistenza post-vendita
supporto tecnico video
punti di forza per la vendita
lunga durata
nome del prodotto
saldatrice orbitale
tensione
220V
modalità di movimento
trazione integrale
velocità di marcia
0-700 mm/min
forma del tubo
rotondo
motore di rotazione
dc24v 18 giri/min
rapporto di prova dei macchinari
fornito
Pacchetto di Trasporto
esporta pacchetto
Specifiche
personalizzato
Marchio
wincoo
Origine
Jiangsu, China
Capacità di Produzione
3000 set/mese
Descrizione del Prodotto
Hymarom Engineering Machinery Co.,ltd si impegna a fornire le soluzioni/attrezzature più adatte a clienti, costruttori, aziende EPC/C per la fabbricazione di tubi, costruzione di serbatoi, costruzione di condotte, linee di produzione industriale, progetto di energia pulita e altri settori industriali.

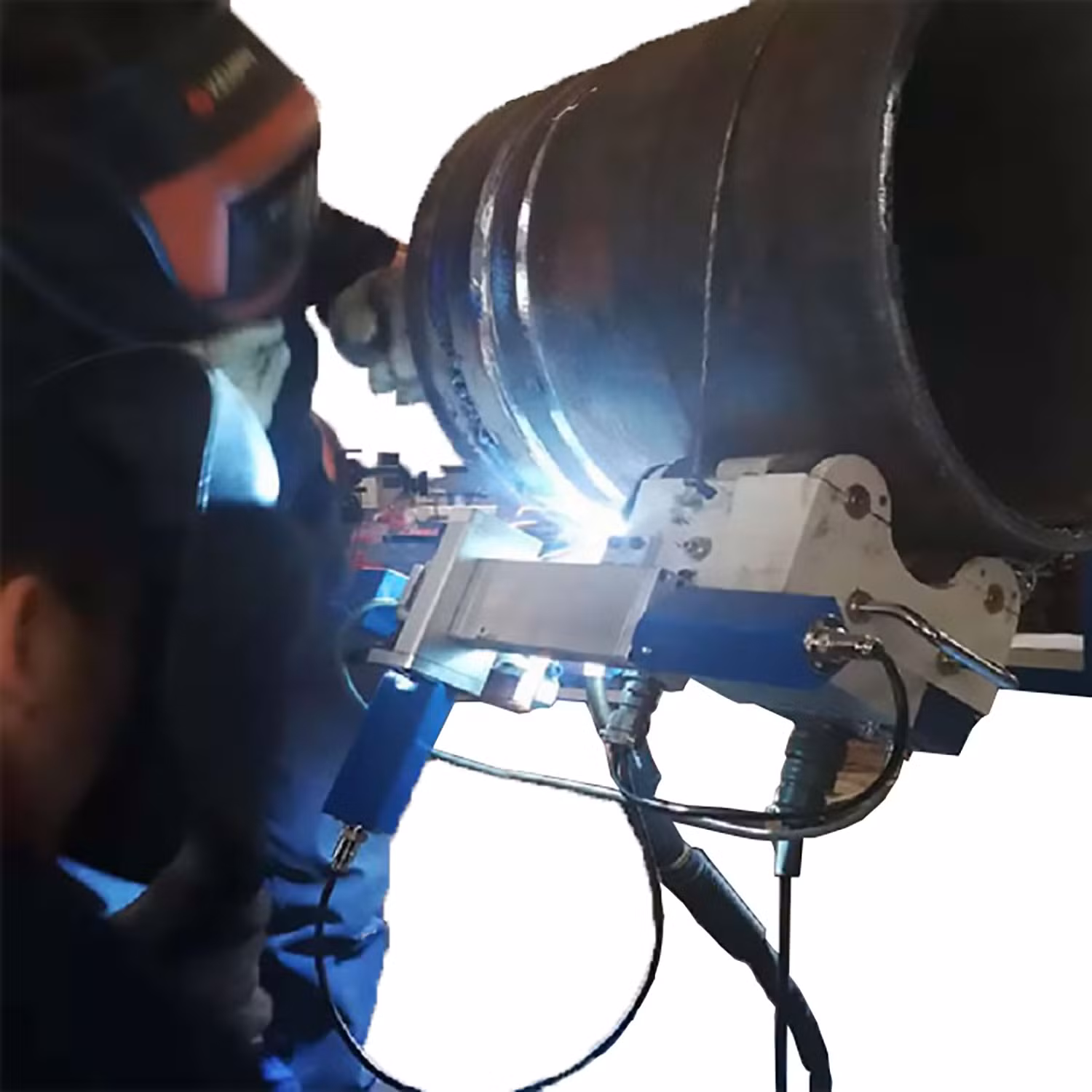

Saldatrice orbitale (attrezzatura per la costruzione di tubazioni a lunga distanza)
WQ-III è adatto per la saldatura di pareti interne ed esterne di tubazioni. Non sono necessarie rotaie e la saldatura può essere eseguita lungo la superficie dell'arco del pezzo.
Il trattore automatico per saldatura CO2 è ampiamente utilizzato in navi, ponti, locomotive, strutture in acciaio, industria petrolchimica e in altri settori, adatto per una varietà di strutture di saldatura, come: Piastra di rinforzo, piastra di costole, parti trasversali della saldatura, saldatura a travi scatolari, ecc. I suoi principali vantaggi sono:
1, ridurre l'intensità della manodopera e migliorare l'ambiente di lavoro;
2, per migliorare l'efficienza di lavoro, si ha una saldatura manuale di 1.5 volte;
3, evitare la scarsa qualità del cordone di saldatura causata da fattori umani, il tasso di difetto della saldatura manuale è di circa il 20% e il trattore automatico non produce il tasso di difetto di saldatura a causa della saldatura artificiale. Pertanto, il suo vantaggio complessivo è quasi del 200% superiore a quello della saldatura manuale;
4, elevato grado di automazione per garantire la stabilità della qualità della saldatura;
5, funzionamento semplice e comodo, non necessitano di tecnici molto qualificati.
1, WQ-III è un dispositivo di saldatura automatico oscillante, una saldatura può ottenere una saldatura più ampia.
2, è possibile regolare la velocità di rotazione, la gamma di rotazione, la posizione centrale e il tempo di permanenza a sinistra e a destra, adatto per varie specifiche della saldatura.
3, dimensioni ridotte, peso leggero, facile da installare e da spostare, gli operatori non esperti possono anche eseguire saldature.
4, è installato un magnete permanente per evitare lo scollegamento della linea di saldatura durante la saldatura.
Ambiente applicativo
Adatto per la saldatura di tubi di varie strutture in acciaio.
| Elementi | Parametro | Nota | |
| Trattore | Alimentazione | CA 220 V. | |
| Dimensioni | 240×330×310 mm | L×L×A | |
| Peso | 16 Kg | Compreso swinger | |
| Modalità di movimento | Trazione integrale | Ruota magnetica | |
| Velocità di marcia | 0∼700 mm/min | ||
| Controllo | Motore di rotazione | DC24V 18 GIRI/MIN | |
| Gamma regolabile della pistola di saldatura | Su e giù | ||
| Prima e dopo | 85 mm | ||
| Gamma di regolazione dell'angolo di funzionamento | 360° | ||
| Eseguire la gamma di regolazione dell'angolo | 0° | ||
| Funzione di funzionamento | Modalità di rotazione | | |
| Velocità di rotazione | 0-10 giri/min (Mostra con scala) | ||
| Oscillare | 0-±10°(Mostra con scala) | ||
| Regolazione del tempo di permanenza a sinistra e a destra | 0-2S(Mostra con scala) | ||
| Raggio di movimento centrale | 0-±8° | ||
| Alimentazione del filo di spostamento a intermittenza | |||
| Percorsi a piedi | |||
| Controllo corrente/tensione di saldatura | |||
| Scelta della direzione di marcia | |||
| Regolazione della velocità di marcia | 0∼1000 mm/min (Mostra con scala) | ||
| Opzioni di saldatura/non saldatura | |||
A. preparazione per la saldatura
1, gli utensili necessari per la saldatura sono macchine saldatrici e dispositivi di alimentazione del filo;
2, sono necessari cavi di comando speciali (CA 220 V). Diversi alimentatori per saldatura richiedono cavi diversi;
3, sono necessari serbatoi di CO2 per la saldatura;
4, torcia automatica per saldatura CO2;
5, altri attrezzi necessari;
B. metodo di collegamento del trattore
1, montare il trattore e posizionarlo sulla superficie di lavoro;
2, installare il filo sul vassoio di alimentazione del filo e tirare il filo fino all'estremità della torcia;
3, l'estremità della torcia è collegata all'alimentatore di filo;
4, l'alimentazione di controllo è collegata alla porta 8P del pannello di controllo del trattore;
5, il cavo di alimentazione di controllo è collegato all'AC 220;
6, lo speciale cavo di comando ha quattro giunti, uno è collegato all'alimentazione a 220 V, l'altro è collegato all'autovettura per saldatura, e gli altri due sono rispettivamente saldatrice e trasferitore di filo.
| C. elenco di imballaggio | | | |
| Nome parti | Q.tà | Unità | Nota |
| Trattore per saldatura a piedi | 1 | Impostazione | |
| Becco oscillante | 1 | Impostazione | |
| Linea di alimentazione | 1 | PC | Circa 10-15 m |
| Cavo di segnale torcia di saldatura | 1 | PC | Circa 0.5 m |
| Linea segnale rotazione | 1 | PC | Circa 0.5 m |
| Specifiche | 1 | PC | |
| Attrezzo esagonale interno | 1 | Impostazione | |
